产品列表 - iC65型附件

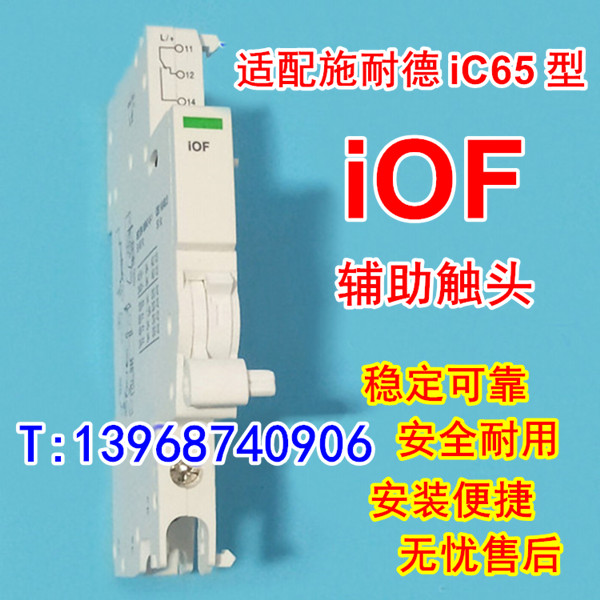

IOF辅助触头,ISD报警接点,适配施耐德IC65型信号反馈,常开常闭IOF
IOF,IC65 IOF,IC65辅助触点IOF
信号反馈返回,常开常闭接点
IOF,IC65 IOF,IC65辅助触点IOF
信号反馈返回,常开常闭接点
1、用途：
加装于小型断路器左侧，指示断路器通断状态。
2、安装方法：
iC65小型断路器处于断开状态(手柄位于OFF位置)，将iC65小型断路器左侧的封盖取下,将OF辅助触头的卡头和手柄分别对准C65小型断路器的卡槽和手柄槽，先卡上面的卡槽，再卡下面的卡槽，使OF辅助触头和C65小型断路器紧密配合。
3、接线原理：
11、12为一对常闭接线端，11、14为一对常开接线端。
和开关拼装好的效果图：
（本网页为单独辅助，不含断路器，我们也不卖断路器，以下图片中的断路器只是为了配套开关拼装好的效果展示，如需购买IC65断路器，请到施耐德代理商那里购买。）
iSD,iC65 iSD,iC65报警触点iSD
适配施耐德iC65型iSD报警触点
加装于小型断路器左侧，指示断路器通断状态。
2、安装方法：
iC65小型断路器处于断开状态(手柄位于OFF位置)，将iC65小型断路器左侧的封盖取下,将OF辅助触头的卡头和手柄分别对准C65小型断路器的卡槽和手柄槽，先卡上面的卡槽，再卡下面的卡槽，使OF辅助触头和C65小型断路器紧密配合。
3、接线原理：
11、12为一对常闭接线端，11、14为一对常开接线端。
和开关拼装好的效果图：
（本网页为单独辅助，不含断路器，我们也不卖断路器，以下图片中的断路器只是为了配套开关拼装好的效果展示，如需购买IC65断路器，请到施耐德代理商那里购买。）

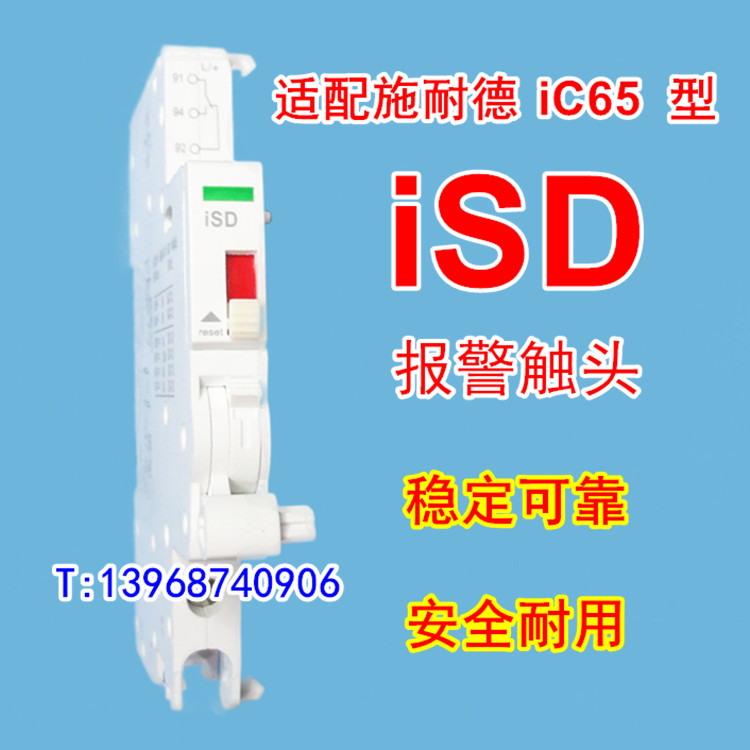

iSD,iC65 iSD,iC65报警触点iSD
适配施耐德iC65型iSD报警触点
适配施耐德iC65型iSD报警触点
iSD,iC65 iSD,iC65报警触点iSD
适配施耐德iC65型iSD报警触点
1、用途：
加装于小型断路器左侧，指示断路器因故障脱扣状态。
2、安装方法：
iC65小型断路器处于断开状态(手柄位于OFF位置)，将iC65小型断路器左侧的封盖取下,将SD报警触头的卡头和手柄分别对准C65小型断路器的卡槽和手柄槽，先卡上面的卡槽，再卡下面的卡槽，使SD报警触头和C65小型断路器紧密配合。
3、接线原理图示：
91、92为一对常闭接线端，91、94为一对常开接线端。
和开关拼装好的效果图：
（本网页为单独报警，不含断路器，我们也不卖断路器，以下图片中的断路器只是为了配套开关拼装好的效果展示，如需购买断路器，请到施耐德代理商那里购买。）

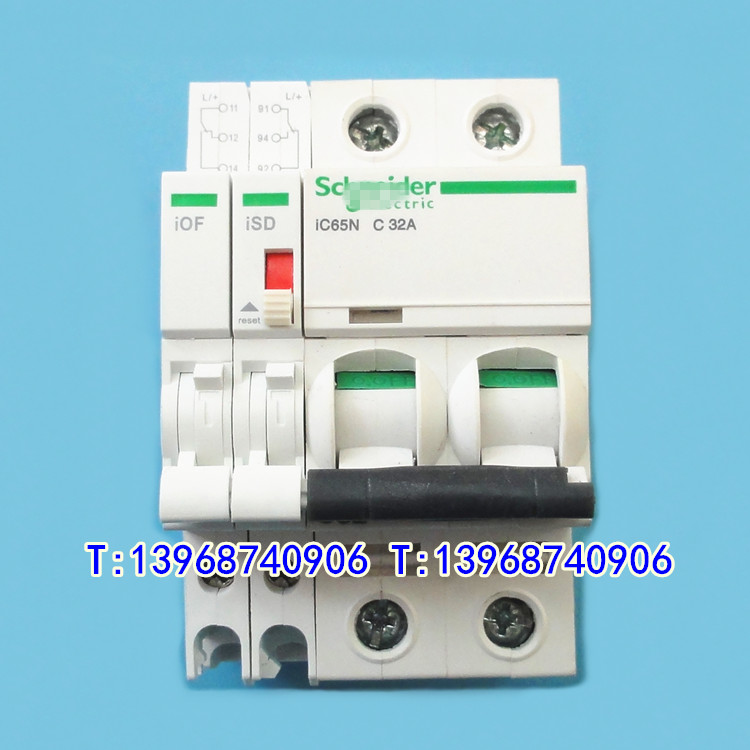

IOF和ISD一起拼装在1只开关上，拼装好的效果图：
加装于小型断路器左侧，指示断路器因故障脱扣状态。
2、安装方法：
iC65小型断路器处于断开状态(手柄位于OFF位置)，将iC65小型断路器左侧的封盖取下,将SD报警触头的卡头和手柄分别对准C65小型断路器的卡槽和手柄槽，先卡上面的卡槽，再卡下面的卡槽，使SD报警触头和C65小型断路器紧密配合。
3、接线原理图示：
91、92为一对常闭接线端，91、94为一对常开接线端。
和开关拼装好的效果图：
（本网页为单独报警，不含断路器，我们也不卖断路器，以下图片中的断路器只是为了配套开关拼装好的效果展示，如需购买断路器，请到施耐德代理商那里购买。）
IOF和ISD一起拼装在1只开关上，拼装好的效果图：
辅助触头和报警触头的区别：
辅助触头是跟随开关的分闸合闸一起动作，反映出开关是分闸状态还是合闸状态；
报警触头是反映开关正常工作和脱扣状态的，如手动操作开关分闸合闸的时候报警触头不动作；开关在故障脱扣（跳闸状态）报警触头才会动作。
辅助触头的作用：
辅助触头用于对断路器的控制回路作自动控制之用。如断路器分断及合闸状态信号指示。
报警触头的作用：
报警触头主要用于断路器故障脱扣，报警触头提醒断路器故障脱扣状态。
